SERIE HOJAS DE CALCULO No. 0029SA

Cálculo del Espesor de Pared de Cabezal Elipsoidal 2:1 Bajo Presión Interna

ASME Sección VIII Div 1 - UG-32 - Cabezales Conformados y Secciones, Presión en el Lado Cóncavo

UG-32(c) Cabezales Elipsoidales con ts/L ≥ 0,002

(Ingrese valores en celdas amarillas para cálculos)

DATOS DE ENTRADA

Condiciones de Diseño

Material

Presión de Diseño, Pd =

barg

Especificación del Material del Cabezal ⁽¹⁾⁽²⁾

Temperatura de Diseño, Td =

°C

Esfuerzo Permisible del Cabezal, S =

MPa

Eficiencia de Junta, E =

Dimensiones

Ver Tabla UW-12

Diámetro Interior de la falda del cabezal, Di =

Tolerancia a la Corrosión, CA =

Espesor nominal de la pared antes de la conformación ⁽³⁾, tn =

Espesor minimo especificado después de la conformación ⁽⁴⁾, tf =

Espesor mínimo requerido después de la conformación, tr =

Diámetro Exterior de la falda del cabezal, Do =

Longitud de la falda recta ⁽⁵⁾⁽⁶⁾, SK =

Compruebe si tr ≤ tn

Compruebe si tr ≤ tf

Notas:

(1)

S ≤ 66.66% de σy @ temp.

(2)

S > 66.66% pero < 90% de σy @ temp.

(3)

Se recomienda un espesor nominal antes de la conformación un 15% mayor que el espesor mínimo especificado para garantizar que después de la conformación el espesor está por encima del mismo.

(4)

Según UG-79(d)(3) La reducción de espesor de la soldadura después de la conformación no debe exceder 1/32 in. (1 mm) o 10% del espesor nominal de la superficie adyacente, lo que sea menor.

(5)

Según UG-32 (k) Todos los cabezales conformados, más gruesos que la carcasa y cóncavas a presión, destinadas a uniones soldadas a tope, tendrán una longitud de falda suficiente para cumplir los requisitos de la Figura UW-13.1, cuando una transición gradual es requerido. Todos los cabezales conformados cóncavos a presión y destinados a unión a tope no necesitan tener una falda integral cuando el espesor del cabezal es igual o inferior al espesor de la carcasa. Cuando se proporciona una falda, su espesor debe ser al menos el requerido para una carcasa sin costuras del mismo diámetro interior.

(6)

Según UG-32 (l) Los cabezales cóncavos a presión, destinados a unirse mediante soldadura fuerte, deberán tener una longitud de falda suficiente para cumplir con los requisitos de las juntas circunferenciales en la Parte UB.

CÁLCULOS

Cabezal Elipsoidal

con tf/L ≥ 0.002

Espesor después del conformado ajustado por corrosión, nt =

nt = tf-CA

Diámetro interior con corrosión removida, D =

D = Di + 2CA

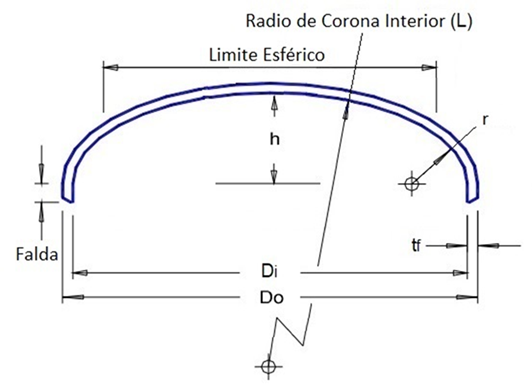

Profundidad interior del cabezal elipsoidal con la corrosión removida, h

(Para Cabezal Elipsoidal 2:1 h = D/4)

Proporción del Cabezal = D/2h

Factor K1

(El valor se obtiene de la Tabla UG-37)

Radio interior esférico o de la corona, L = k1D

Radio interior del nudillo ⁽⁷⁾, r =

Espesor mínimo de pared [UG-32(c)]

Espesor mínimo requerido después de la conformación, t =

t =

P D

2 S E - 0.2 P

Espesor mínimo requerido después de la conformación, tr =

t_r =

P D

+ CA

2 S E - 0.2 P

Compruebe si tr ≤ tn

Presión de trabajo máxima permisible [UG-32(c)]

Presión de trabajo máxima permisible para el cabezal elipsoidal, MAWP =

barg

MAWP =

2 S E nt

D + 0.2 nt

Compruebe si MAWP ≥ P

Compruebe

Limitaciones: tf/L ≥ 0.002

tf/L ≥ 0.002

Volumen =

m³

V =

(

π Di³

π Di² SK

)

/ 10⁹

Peso =

W =

((

π (Do³-Di³)

π (Do²-Di²) SK

)

/ 10⁹) ρm

Nota:

(7)

Según UG-32 (c) Una aproximación aceptable de un cabezal elipsoidal 2:1 es una con un radio de nudillo de 0.17D y un radio esférico de 0.90D.

RESULTADOS

Condiciones de Diseño

Presión de Diseño, Pd =

barg

Temperatura de Diseño, Td =

°C

Material

Material del Cabezal

Dimensiones

Diámetro Exterior, Do =

Espesor nominal de la pared antes de la conformación, tn =

Espesor después de la conformación, tf =

Diámetro Interior, Di =

Radio interior esférico o de la corona, L =

Radio interior del nudillo, r =

Para cabezal elipsoidal 2:1 h =

Presión de trabajo máxima permisible, MAWP =

barg

Volumen =

m³

Peso =

Discusión y Referencias

Información sobre el Cálculo del Espesor de Pared de Cabezal Elipsoidal 2:1 Bajo Presión Interna

ASME Section VIII Div 1 UG-32(c)

Estándares, Párrafos y Apéndices

ASME BPVC.VIII.1 Rules for Construction of Pressure Vessels

ASME BPVC SEC II-D Material Properties

ASME Section VIII Div 1 UG-32 Cabezales Conformados y Secciones, Presión en el Lado Cóncavo

Cabezal Elipsoidal con ts/L ≥ 0.002

Espesor mínimo requerido [ASME VIII.1 UG-32(c)]

t =

P D

2 S E - 0.2 P

Presión de diseño interna [ASME VIII.1 UG-32(c)]

P =

2 S E t

D + 0.2 t

Donde:

P: Presión de Diseño, en barg (psig)

D: Diámetro interno (en estado corroído), en mm (inches)

L = K1D para cabezales elipsoidales en las que K1 se obtiene de la Tabla UG-37.

S: Esfuerzo Permisible, en MPa (psi)

E: Eficiencia de Soldadura

t: Espesor mínimo requerido del cabezal después de la formación, en mm (inches) (*)

ts: Espesor mínimo especificado del cabezal después de la formación, en mm (inches).

ts debe ser ≥ t

(*) Espesor requerido (t) bajo presión en el lado cóncavo según UG-32

r = radio interior del nudillo, en mm (inches).

Caracteristicas:

- Alta disponibilidad
- Admite presiones más altas que la Torisférica
- La cabeza elipsoidal tiene la mitad del eje menor, h, igual a un cuarto del diámetro interior de la falda del cabezal, D
- Una aproximación aceptable de un cabezal elipsoidal 2: 1 es una con un radio de nudillo de 0.17D y un radio esférico de 0.90D
- Para las cabezas con ts / L <0.002, consulte el Apéndice. 1-4 (f)
